光伏設備：一爐四錠的多晶硅提純鑄錠爐
前言 2011年3月，上海普羅新能源有限公司在SNEC展會上推出了RDS4.6一爐四錠型多晶硅鑄錠爐，被SNEC授予“2011年度全球光伏行業十大亮點”太瓦級鉆石獎。目前，DSC4.6型鑄錠爐為世界上單臺產能最大、單位能耗最少、同比產能下投資最省的多晶硅鑄錠爐。該爐型也自2011年起

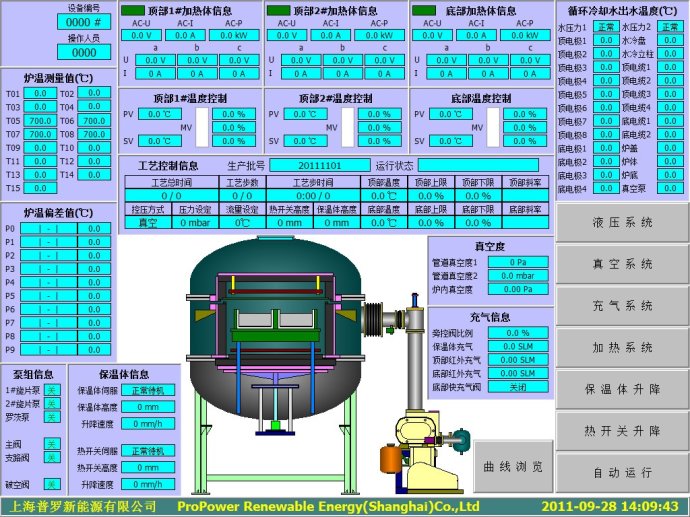

RDS4.6控制軟件操作主界面
而上海普羅的RDS4系列的鑄錠爐，熔化硅料主要是通過頂部的加熱體進行的，熱量是通過頂部直接輻射到硅料上，不需要經過坩堝。因此，坩堝側壁的溫度大大降低。而坩堝底部的加熱體，僅將溫度保持在1450度左右，這是絕對不可能導致漏硅的坩堝溫度。
這就是，為什么RDS4 系列爐型漏硅率低的原因。
有人會提出疑問，由于采用四個坩堝，如果任何一個坩堝發生漏硅，將影響另外三個鍋的生產。這個疑問很自然，也是普羅從四錠爐的設計伊始就最為關心的問題。普羅在這方面，在進行RDS4.6爐型設計時，上海普羅通過對坩堝支撐平臺進行改進，采用四個獨立平臺，任何一個坩堝漏硅都不會影響另外三個的漏硅，此外，普羅還對包括預警、報警、漏硅防護等多種措施，最大限度的較少了漏硅的影響。后者，也是RDS4.6與RDS4.5爐型相比的主要改進之一。
3.3 鑄錠質量的提高
目前多晶硅鑄錠向大晶粒方向發展，以提高光伏電池的轉換效率。形成大晶粒的關鍵因素，是在底部開始結晶成核的過程中，保持晶核形成初期的橫向增長。這需要在形成過冷結晶的條件下，控制垂直溫度梯度。由于RDS4系列采用底部加熱，而不是從四周加熱向中間傳導，因此，底面溫度的溫差非常小，理論上可以達到完全等溫。而降溫時，通過底部熱開關和底部加熱體的雙重控制，可以保證底部溫度按照工藝的要求嚴格同步下降，這就是為什么RDS4系列鑄錠爐的晶體很大，基本上保證在20毫米以上，而且還常常出現100毫米以上的晶粒。
3.4 回收料的提純
每個鑄錠廠家都不可避免地產生大量的邊皮料、頂皮料和底皮料等，統稱為回收料。按照鑄錠切片率為70%的情況下，一個5000噸產能的工廠，一年會產生1500噸。
作者： 史珺 來源：新浪博客 責任編輯：wutongyufg
太陽能發電網|www.www-944427.com 版權所有
