“因地制宜，科學設計”光伏電站逆變器選型指南
前言 光伏逆變器是光伏發電系統兩大主要部件之一，光伏逆變器的核心任務是跟蹤光伏陣列的最大輸出功率，并將其能量以最小的變換損耗、最佳的電能質量饋入電網。由于逆變器是串聯在光伏方陣和電網之間，逆變器的選擇將成為光伏電站能否長期可靠運行并實現預期回報的關鍵，本文提出了“因地制宜，科學設計”——即根據

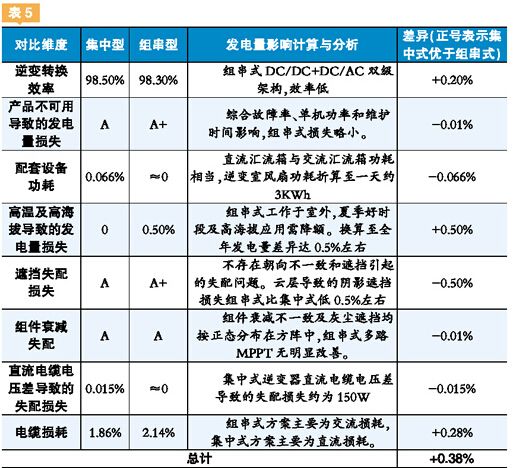

發電量與組串型持平。荒漠電站中集中型和組串型發電量基本持平，綜合集中型在最高效率和過載能力等方面的優勢，集中型發電量略高于組串型。少數電站出現的早晚前后排的遮擋，使用組串型無法克服，需要通過優化組件布局進行規避。(見表5）

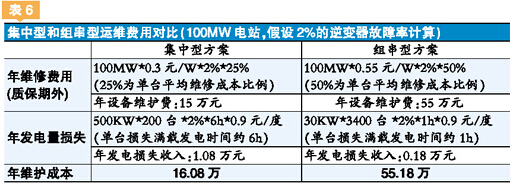

運維更方便更經濟。通過對比集中型和組串型主流機型方案在100MW電站的運維數據，發電量損失二者相當；由于組串型設備是整機維護，而集中型設備是器件維護，設備維護成本上，集中型優勢非常明顯。同時，在占地幾千畝的百MW級大規模電站中，對完全分散布置的組串逆變器進行更換，維護人員花在路途上的時間將遠高于進行設備更換的時間，這也是組串型的大型電站應用不利因素之一。(見表6）
集中型方案更加符合電網接入要求。高壓輸電網對并網的光伏發電在調度響應、故障穿越、限發、超發、平滑、諧波限制、功率變化率、緊急啟停等方面都有嚴格要求。故障穿越是指電網出現短路、浪涌、缺相情況下，逆變器必須能夠在625毫秒到幾秒的時間內依然輸出一定容量的有功和無功功率，確保電力系統繼電保護能夠正常動作，由于集中型逆變器在電站中臺數少,單機功能強大，通訊控制簡單，故障期間能夠穿越故障的概率遠大于組串逆變器。2013年6月中旬國網組織的實地低電壓穿越檢驗，多個型號集中逆變器也不同程度出現脫網情況，設想如果有上千臺小型逆變器在大型電站中運行，一旦電網出現故障，由于設備眾多控制復雜，電網耦合、諧振概率陡增，組串型逆變器必然會出現大量脫網、甚至設備自身損壞的情況，危及電網安全運行。另外由于逆變器數量太多，無法確保30ms內響應無功調度指令的電網要求。
