水上光伏電站有抑制水草和電池板冷卻效果
在兵庫縣加西市的逆池水面上建設的約2.3MW“兵庫加西市逆池水上百萬光伏電站”（圖1）開始了運轉。這是全球最大規模的水上設置型百萬光伏電站。
圖1：在逆池的水面上建設的約2.3MW光伏電站是全球最大規模水上設置型光伏電站（攝影：日經BP社） 發電站從6月11日開始向關西電力售電。年間發電量預計約為2680MWh，相當于約82
施工時將太陽能電池板和接線盒浮在水面上，將集電箱、光伏逆變器（PCS）和并網設備設置在池邊的地面上。
太陽能電池板和接線盒利用樹脂制浮臺設置在水池上（圖4）。浮臺是類似于竹筏的樹脂制部件，起著地上設置時使用的基礎和架臺的作用。

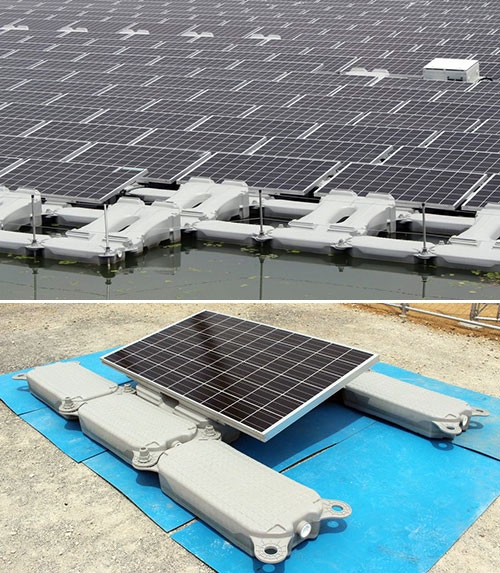

圖4：使太陽能電池板漂浮在水面上的“浮臺”設置成可吸收水面的波動，而不會大幅移動的狀態（攝影：日經BP社）
浮臺縱橫連接，呈平面狀漂浮。而且，還像停泊中的船那樣，用錨栓在池底固定，以確保移動幅度不超過一定的范圍以上。
首先固定錨栓。潛水員潛入池底，按照GPS（全球定位系統）和地面的指示，在池底提前設計好的位置固定錨栓。
錨栓和浮臺利用鋼絲連接。將鋼絲連接到錨栓上，然后系到浮標上。
潛水員參與普通施工的情況很少見，重點是，首先要保證找到能執行這種作業的潛水員。
怎樣保證作業場地？
其次，利用浮臺，使太陽能電池板和接線盒浮在水池上。要提高這一步驟的效率，有效的方法是，盡可能多地在地面上作業，來減少船上作業。
船上作業不僅工作效率低于地面，而且設備或配件萬一掉入水中的話，就必須潛入水中打撈。
水池常常環繞著道路，而且不能動堤壩。由于平坦的地方有限，因此需要設法在
不傷及堤壩的情況下保證作業場地。如何保證足夠的作業場地在很大程度上左右著施
工效率。
逆池電站是京瓷通信系統的第三個水上百萬光伏電站施工項目。前兩個項目都是在加西市隔壁的加東市實施的。
根據前兩個項目的經驗，京瓷通信系統使用單管和木板在堤壩水面附近搭建了作業場地（圖5）。逆池電站與加東市的項目相比，腳手架的面積擴大到了約兩倍，達到約48m2，從而提高了效率。

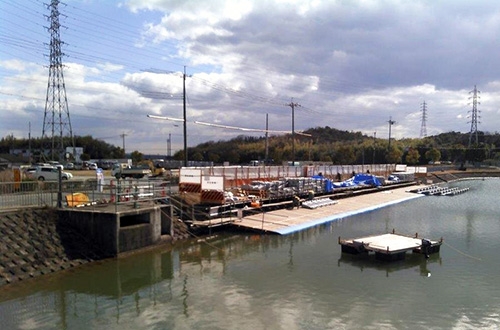

圖5：在不破壞堤壩的情況下搭建作業場地寬敞的作業場地便于施工（攝影：京瓷通信系統）
逆池電站在作業場地上將28個浮臺連接起來，在固定好太陽能電池板之后，用船運送到指定位置（圖6）。以兩個組串（太陽能電池板串聯在一起的單位）為一組進行水上運輸。

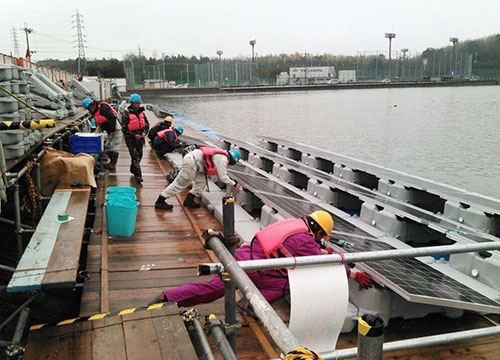

圖6：在作業場地上連接28個浮臺，然后用船舶運送一次運送兩個串組（攝影：京瓷通信系統）
雖然也可以使用大船來增加每次的搬運量，但使用一定規模的船舶時，必須配置擁有小型船舶駕照的作業人員。
與可在一定程度上計算作業量的地面安裝項目相比，水上作業很難作“每天投入幾名工人才能安裝多少塊太陽能電池板”這種估計。京瓷通信系統制定了周密的臨時計劃，從而避免了工期大幅延遲。
經過這些努力，京瓷通信系統終于將9072塊京瓷太陽能電池板浮在了水面上。
從最初的加東市項目開始，浮臺就一直使用法國CielTerre International公司的產品。逆池百萬光伏電站安裝了日本企業獲得CielTerre的授權而制造的產品。
太陽能電池板的尺寸差異可以使用浮臺附帶的金屬件來調節。京瓷TCL太陽能認為，因今后預定開發多座水上百萬光伏電站，通過改進電池板的固定方法，提高效率和降低成本尚有余地。
