無人機檢測光伏電站太陽能電池板故障 采用人造衛星領域的圖像合成及分析技術
企業紛紛用小型無人機來檢測百萬光伏電站太陽能電池板故障。A-Style公司（埼玉縣川口市）就是其中之一（圖1）。圖1：A-Style想客戶演示利用無人機拍攝太陽能電池板7月召集客戶實施的演示（攝影：日經BP社） A-Style的主要業務是住宅的屋頂和外裝施工。參與過很多設置光伏發電系統的住宅屋頂的修繕，于2006年涉足了光伏發
還能確認接線盒的發熱相應于要掌握的內容，使所選相機的分辨率與無人機飛行高度相平衡也至關重要，如，是只要能掌握熱點就行，還是連雜草的情況與電池板的高度關系也一同掌握？等等。
使用分辨率越高的相機，越低空飛行拍攝，就越能詳細觀察電池板及其周圍的情況。不過，要提高相機分辨率，成本會相應升高，因此要兼顧預算。
ISTS稱，以距離地面40m左右的高度飛行時，使用640×480像素的紅外相機，基本能夠掌握預計是因為太陽能電池板的故障造成的溫度上升。
不過，640×480像素的紅外相機價格一般比較高，而且很重。不但成本高，還會影響無人機的飛行穩定性和飛行時間。
如果將飛行高度降至20m，則利用320×240像素的紅外相機也能拍攝相同的圖像。不過，一張圖像上只能拍進約三排陣列，合成作業比較麻煩。
因此，如果是數MW規模的百萬光伏電站，檢查人員能當場確認圖像，可當場檢查可能出現故障的電池板，這種水平足夠了，但如果檢查對象是數十MW的規模，需要合成整體電池板的圖像時，則不太適用。
因此，ISTS通過遠程傳感技術中心，在提供給A-Style的無人機上采用了640×480像素，但小型輕量化的紅外相機。這種相機市場上沒有，而是由日本廠商制造的專用品。

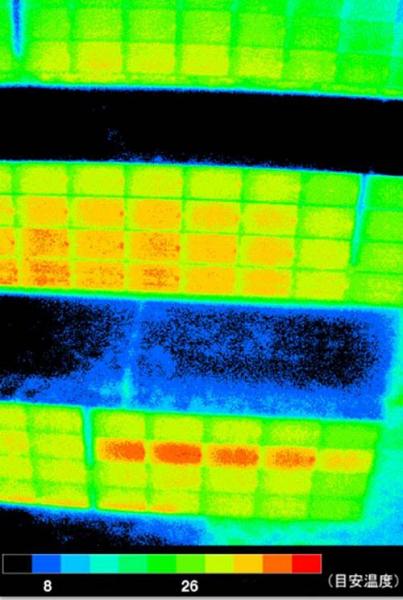

雖然不是故障，但連電池板背面安裝的接線盒在發電過程中發熱的情況也能確認（圖5）。
圖5：連接線盒正常發熱的情況也能確認
采用日本企業制造的高分辨率輕量紅外相機（出處：信息科學技術系統，遠程傳感技術中心）
如何把這種無人機拍攝圖像順利導入當前O&M使用的ICT（信息通信技術）遠程監控系統等，將是今后的課題。
最理想的情況是，從飛行路徑的設定，到飛行、拍攝，乃至在一張圖像上顯示百萬光伏電站內所有的電池板全部自動化，并能夠在O&M系統中，確認有熱點的電池板。
作者：加藤伸一 來源：日經bp社 責任編輯：wutongyufg
