【計鵬】后評估項目案例：光伏電站質量檢查與光伏電站性能測試
2016年我國光伏新增裝機容量34.54GW(連續4年全球第一)，隨著光伏電站規模和數量的逐年增加以及越來越向商業化的趨勢，電站的后評價逐漸引起了各方的重視，完整的后評價報告通常包括光伏電站實施過程中的總結與評價、光伏電站技術質量水平評價、光伏電站財務效益狀況評價三個部分。 其中光伏電站技術質量水平評價是后評價的重要內容之一
圖5-1：電纜
圖5-2：電纜橋架
匯流箱功能及質量：檢查匯流箱的安裝位置是否與所連接光伏組串保持最短和等距;匯流箱應有閉鎖裝置，沒有專用工具不能隨意打開;檢查匯流箱功能是否齊全，匯流箱內的部件和功能應包括：接線端子，防過電流器件，斷路器，防雷器，接地端子，智能數據采集(可選)等功能;檢查匯流箱的防護等級和安裝質量。應附匯流箱外觀和內視照片。
案例項目匯流箱質量安全可靠，滿足室外使用要求，防護等級和安裝質量均符合設計要求，內部接線符合規范整齊，接地符合要求。現場抽檢了28個匯流箱進行了外觀及紅外熱像測試，均未發現異常發熱現象。

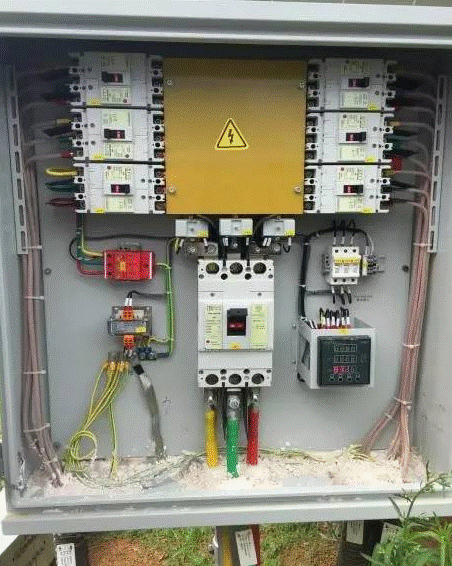

圖6-1：匯流箱

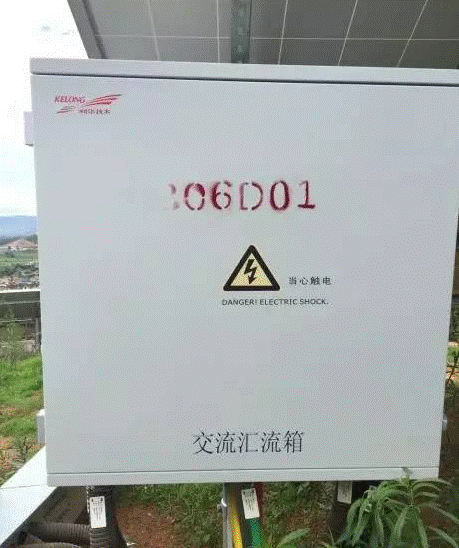

圖6-2：匯流箱

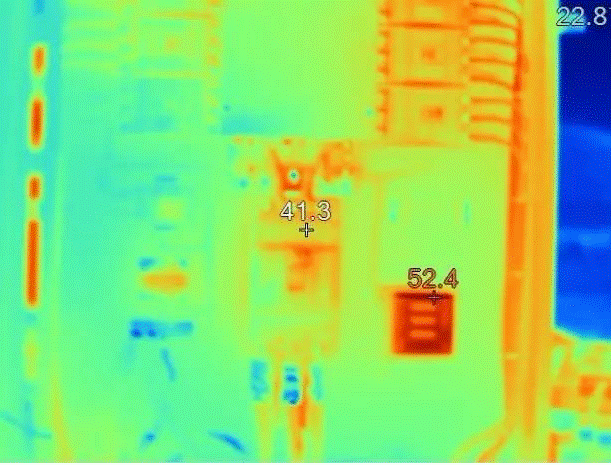

圖6-3：匯流箱紅外
防雷接地及建設質量：檢查電站機房、變電站和光伏方陣的防雷接地裝置和建設質量。應附防雷接地裝置的照片。
案例項目升壓站接地網有接地扁鋼外露現象，可能會直接造成接地電阻不穩定和接地散流效果不佳，遇雷電天氣可能會危及到設備和人身安全，組件支架與支架間接地線均裸露在地表，不易于接地電流擴散。此問題應引起重視，建議盡快將裸露接地扁鋼按照施工圖及電氣工程相關規范重新敷設，并做接地電阻測量，以保達到接地要求。

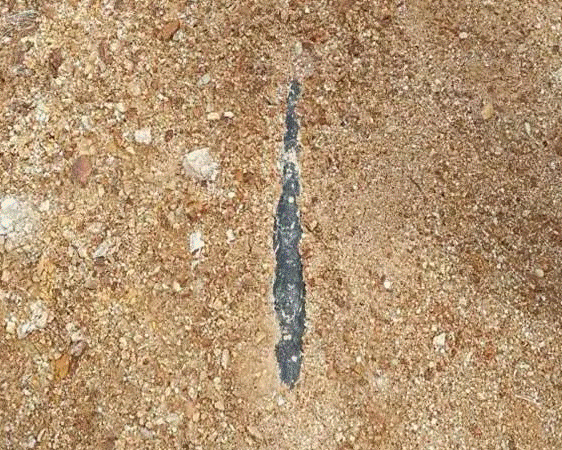

圖7：升壓站接地網裸露
本篇簡單介紹了光伏電站質量評價部分主要內容，另外后評價時還應對電站監控系統情況、土建施工進行了檢查和評價。
二、光伏電站性能測試
光伏電站后評價既是投資企業提高建設、管理水平的重要參考，也是股權融資、產權交易、保險等的依據和支撐，全面、客觀、科學的后評價結果可以起到提高和改善投資效益的目的，也可以使收購者預知風險、合理決策。
光伏電站質量評價是盡職調查和后評價的重要內容之一，是判斷一個電站是否可持續發展和今后盈利能力的重要因素。其又分為光伏電站質量檢查與光伏電站性能測試。上一篇以我司承擔的某20MWp電站后評估項目為例，介紹了質量檢查的主要內容，本篇再介紹一下光伏電站性能測試的工作內容，主要包括組件性能檢測、方陣檢測、逆變器效率檢測、變壓器效率檢測、線損檢測和PR檢測等等。
一組件性能檢測
組件性能測試主要包括污漬灰塵、組件功率、溫升檢測，組件串聯失配損失檢測，組件紅外熱成像檢查，EL測試等幾部分。
1組件功率衰減

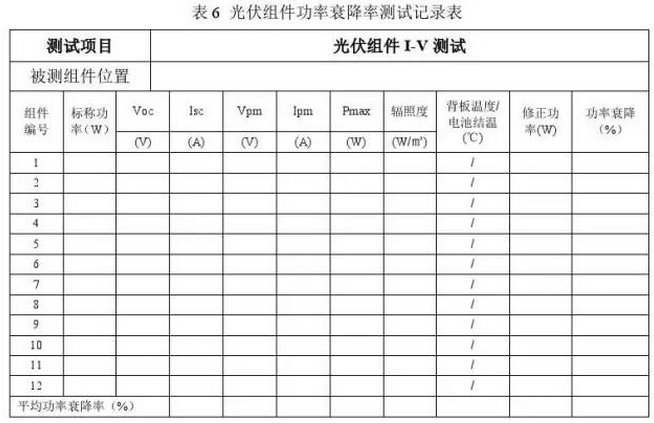

組件功率衰減=(組件初始STC標稱功率-組件實測修正STC功率)/初始標稱功率×100%。該電站于2016年1月并網，組件為265Wp多晶硅組件，2016年7月評估時隨機抽取的20塊組件功率衰減范圍為：-0.08～1.52，功率衰減平均值0.77%。
2組件串聯失配損失
失配損失組件串聯因?yàn)殡娏鞑灰恢庐a(chǎn)生的效率降低。一條支路上所有組件最大功率的代數和同組串最大功率的差值與所有組件最大功率的代數和的比值，光伏組件串聯失配損失=(各組件修正最大功率之和-組串修正最大功率值)/各組件修正最大功率值之和×100%。該項目隨機抽取5條支路進行檢測，失配損失在0.34%~0.57%，通常該項損失應小于1%。
