浙江麗水市家庭屋頂光伏接網技術規范(試行) 征求意見稿
為促進家庭屋頂光伏發電又好又快發展，提高低壓配電網消納家庭屋頂光伏電源電量能力，有效降低配電網運行安全風險，規范小型戶用光伏發電系統并網的技術指標，根據國家相關技術標準和《浙江省人民政府辦公廳關于加快百萬家庭屋頂光伏工程建設的實施意見》(浙政辦發〔2016〕109號)精神，市發改委會同國網麗水供電公司擬定了《
6.3 安全與保護
6.3.1家庭屋頂光伏并網點的短路電流與家庭屋頂光伏電源額定電流之比不宜低于10。家庭屋頂光伏發電系統在并網點應安裝易操作、具有明顯開斷指示、具備開斷故障電流能力的斷路器。
6.3.2 家庭屋頂光伏發電系統接入電網時，在并網點和公共連接點應設置明顯斷開點。
6.3.3 光伏系統與電網應設置短路保護，當電網短路時，逆變器的過電流應不大于額定電流的150%，并在0.1S以內將光伏系統與電網斷開。
6.3.4 家庭屋頂光伏發電系統在并網點應安裝低壓并網專用開關，專用開關應具備失壓跳閘及檢有壓合閘功能，失壓跳閘定值宜整定為20%UN、10秒，檢有壓定值宜整定為大于85%UN。
6.3.5 家庭屋頂光伏發電系統應在并網點設置自帶保護脫離功能的防雷保護裝置，并具備當防雷裝置接地短路故障后能立即脫離電網、發電系統的功能;并網設備和發電系統金屬外殼應實行保護接地;防雷及接地應滿足GB50057 建筑物防雷設計規范和GB50065 交流電氣裝置的接地設計規范的要求，接地電阻不大于10Ω。
6.3.6 家庭屋頂光伏發電系統必須具備快速檢測孤島且檢測到孤島后立即斷開與電網連接的能力，其防孤島保護方案應與繼電保護配置等相配合。
6.3.7 同一配變臺區的并網光伏容量超過額定容量的25%后，配變低壓側刀熔總開關應改造為低壓總開關，并在配變低壓母線處裝設反孤島裝置(見附錄B);低壓總開關應與反孤島裝置間具備操作閉鎖功能，如母線間有聯絡時，聯絡開關也與反孤島裝置間具備操作閉鎖功能。臺區內家庭屋頂光伏并網容量超過15%時，宜提前安排進行上述改造。
6.3.8 接入電網的家庭屋頂光伏電源在并網點處電網電壓、頻率異常時，家庭屋頂光伏逆變器的響應要求見表4(三相380V)、表5(單相220V)。

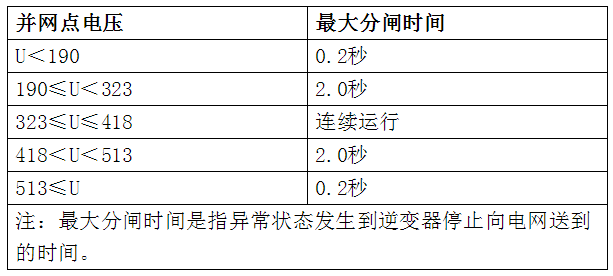

表4 家庭屋頂光伏逆變器在電網電壓異常時的響應要求(380V)
表5 家庭屋頂光伏逆變器在電網電壓異常時的響應要求(220V)
6.3.9 接入電網的家庭屋頂光伏電源并網點處頻率異常時，逆變器的響應要求見表6。

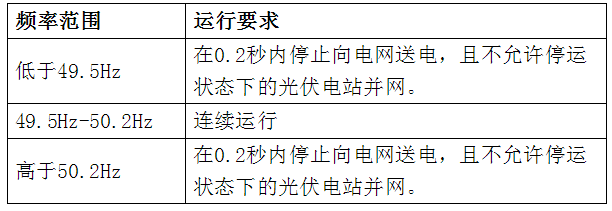

表6 家庭屋頂光伏在電網頻率異常時的相應要求
6.3.10 家庭屋頂光伏并網的公共連接點、發電計量箱和用戶計量箱等位置應設置電源接入安全標識。安全標識應采用提示性文字和符號。標識的形狀、顏色、尺寸和高度應符合GB 2894《安全標志及其使用導則》的相關要求，見(附錄C)
6.4 功率因數
6.4.1 家庭屋頂光伏發電系統安裝的并網逆變器應滿足額定有功出力下功率因數在超前0.95～滯后0.95范圍內動態可調。并網的家庭屋頂光伏發電系統應保證并網處功率因數在0.95以上。
6.5 電能計量
6.5.1 家庭屋頂光伏發電系統接入電網前，應明確上、下網電量和發電量計量點。計量點裝設的電能計量裝置配置和技術要求應符合DL/T 448-2000《電能計量裝置技術管理規程》的相關要求。
6.5.2 全額上網模式計量點設置要求：在產權分界點合并設置用戶用電計量點和發電計量點，配置雙方向電能表，用于用戶與電網間的上、下網電量和光伏發電量的分別計量(上網電量即為發電量)。
6.5.3 自發自用、余電上網模式計量點設置要求：在產權分界點設置用戶用電計量點，配置雙方向電能表，用于用戶與電網間上、下網電量的分別計量;在并網點設置發電計量點，配置單方向電能表，用于光伏發電量的計量。
6.5.4 家庭屋頂光伏應采用適用于民用住宅建筑等環境安裝的專用發電計量箱，產品應符合GB7251.3-2006標準。箱體材料選用SMC玻璃鋼材質(厚度不低于2.5mm)，觀察窗采用非金屬鋼化玻璃材料，箱體應具有較強的封閉性并滿足智能封印加封的要求。單相外型尺寸不小于53Omm×410mm×137mm，三相外型尺寸不小于680mm×480mm×180mm.
6.5.5 專用計量箱內部應設備布局合理，導線固定牢固、布線工藝精細(附錄D)。導線采用黃、綠、紅U、V、W色線，零線采用黑色(N)，保護接地線采用雙色線(PE)。分戶線與進線顏色應保持一致。
6.5.6 專用發電計量箱應安裝在戶外，安裝方式可采用多種(懸掛、固定等)方式，表箱安裝中心離地高度為1.4-1.8米，安裝位置選擇應便于裝拆、維護和抄表。進出線必須加裝絕緣PVC套管保護，套管上端應留有滴水彎。
6.6 通訊與信息
接入220/380V電壓等級的家庭屋頂光伏電源應具備實時上傳電能量信息的能力。條件具備時，家庭屋頂光伏發電系統應預留上傳及控制并網點開關狀態能力。暫僅需上傳電流、電壓、功率和發電量信息。
附 錄A
(資料性附錄)
家庭屋頂光伏并網方案說明
A.1 光伏并網方案 F-1
本方案主要適用于全額上網(接入公共低壓分支箱或公用低壓線路)的家庭屋頂光伏發電，并網點為發電計量箱(柜)﹝即為用電計量箱(柜)﹞，裝機容量小于等于30kWp且大于8kWp，應采用三相接入;裝機容量8kWp及以下，可采用單相接入。如圖1所示;

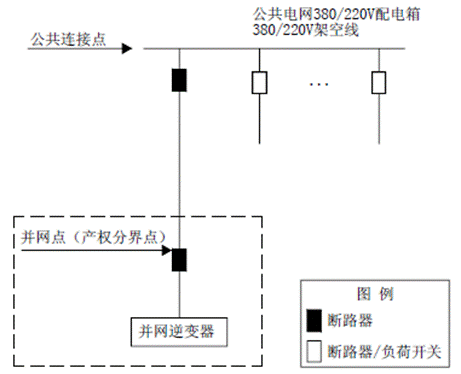

圖1 F-1接入方案一次接線示意圖
A.2光伏并網方案 F-2
本方案主要適用于自發自用，余電上網(接入用戶計量箱-負荷側)的家庭屋頂光伏發電，并網點為發電計量箱(柜)，裝機容量小于等于30kWp且大于8kWp，應采用三相接入，裝機容量8kWp及以下，可采用單相接入。如圖2所示;

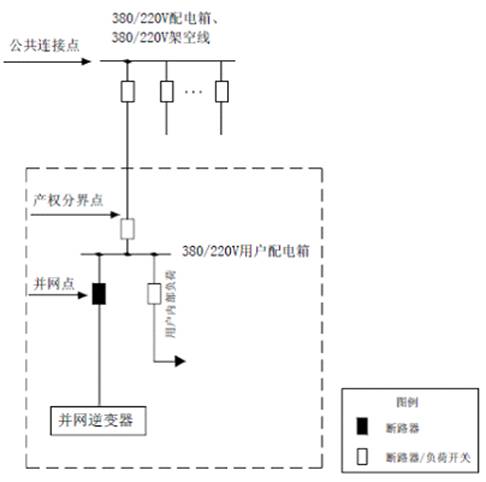

圖2 F-2接入方案一次接線示意圖
A.3主要設備選擇
方案中的設備選擇主要為光伏發電并網接入部分，不包含光伏發電本體設備。
家庭屋頂光伏并網點處需加裝光伏并網接入箱。箱內選用光伏并網專用斷路器，預留計量表計、采集終端安裝位置。
A.4光伏送出線路導線截面
家庭屋頂光伏發電送出線路導線截面選擇應遵循以下原則：
1.家庭屋頂光伏發電送出線路導線截面選擇需根據所需送出的容量、并網電壓等級選取，并考慮家庭屋頂光伏發電效率等因素;
2.家庭屋頂光伏發電送出線路導線截面一般按持續極限輸送容量選擇;
3.380V電纜可選用YJV22-4×10mm2、16mm2、25mm2等截面，220V電纜可選用YJV-2×6mm2、10mm2等截面或選用塑料絕緣銅芯6mm2、10mm2導線。
A.5開關設備
并網斷路器可選用微型、塑殼式或萬能斷路器，根據短路電流水平選擇設備開斷能力。直接接入公網并網的家庭屋頂光伏發電，在公共連接點根據現狀低壓設備情況相應配置開關設備。
