董磊　　尤尼索拉津能（天津）能源有限責任公司

　　摘要：第一代光伏建筑一體化是通過利用量身定做的支架把組件安裝在民用住宅或商用建筑上；第二代光伏建筑系統中組件慢慢取代了建筑物屋頂?shù)姆馄ぃ浑S著商用柔性組件的出現，第三代光伏建筑系統采用的是與標準建筑能夠完美結合的柔性光伏組件。本文的第一部分將描述柔性光伏產品組件是由非晶硅為主要原料制成，并且將對柔性光伏產品的特殊性能和其優勢做詳細說明，這些組件是利用三結非晶硅太陽電池在不銹鋼襯底上制造完成。在本文的第二部分將會敘述PV組件在光伏建筑上的進化過程。可實施的光伏建筑組件新突破的成為光伏建筑一體化發展進化先決條件，這種新發明克服了傳統光伏產品的缺陷。現代光伏產品的目標是通過利用柔性非晶硅薄膜太陽組件在標準建筑上的粘合，為現代工業建筑的屋頂板打造一個穩定、功能性強、性價比高以及壽命久的光伏組件。

　　一 柔性組件的原理和工藝
　　經過研發改良利用卷到卷的工藝把三結非晶硅合金沉積在不銹鋼襯底上。在2.6KM長，0.36M寬，厚度0.125毫米的不銹鋼帶上以1cm/s的速度生產加工，以下是生產流程：
　　1. 清洗不銹鋼襯底
　　2. 在反射器上沉積
　　3. 非晶硅在合金上沉積
　　4. 表面加防反光涂層（ITO）

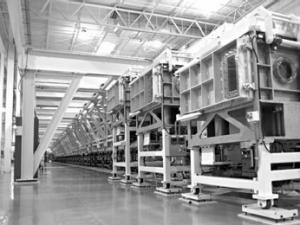

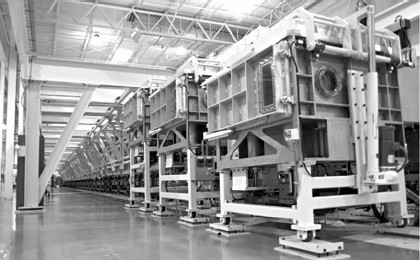

圖一 25兆瓦生產機械設備

　　圖1這臺機器大約是100米長，平均產量是25兆瓦。9層的A-SI和A-SiGE合金將在這里被沉積。藍、綠、紅電池對應不同的光譜波段：底電池吸收紅光，中電池吸收黃或綠光，頂電池吸收藍光，這樣的光譜分波段吸收性能是提高電池效率的關鍵，在低光照水平和散射光下，也是如此。
　　到此電池沉積完成，接下來的步驟是：
　　1. 切割不銹鋼金屬材料
　　2. 鈍化
　　3. 電極
　　4. 切割電池
　　5. 電池和旁路二級管的連接
　　6. 層壓
　　7. 對組件進行濕漏電、電性能參數和外觀的模擬檢測
　　ETFE、EVA、電池等材料封裝組件，并且為每張電池兩端都加裝了旁路二極管，組件的背面是一層丁基膠的設計，成品組件厚度只有4MM。常規組件的規格是5.5M*0.4M和2.85M*0.4M分別是136峰瓦和68峰瓦。
　　利用這種先進的技術層壓的組件優勢在于：
　　柔性
  輕便（3.4kgs/m²）
  高溫性能好
  可行走的組件
  容易與建筑曲面結合
  耐陰影
  遮擋、污染損失更小
  每年發電量受陣列傾斜角度和方位的影響小

　　二 光伏建筑一體化的演化進程
　　隨著客戶的需要太陽能組件逐漸演化為建筑光伏產品。在現在看來，發現不是所有的建筑都適合安裝組件。接下來列舉出一些針對光伏建筑一體化（BIPV）負面的評論，主要是針對如何讓安裝在屋頂?shù)墓夥�產品遵守標準建筑要求——防水。
　　2.1 第一代光伏建筑體系
　　第一代光伏建筑體系是將光伏產品安裝在建筑物的屋頂上。在當時現有的技術下，組件方陣只能被平行的安裝在屋頂?shù)谋砻妫?br />

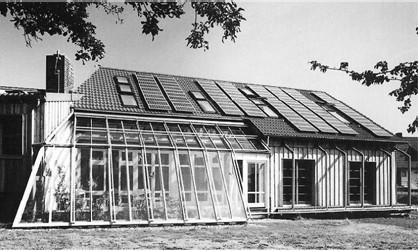

圖二 第一代光伏建筑

　　商業建筑的屋頂通常是平坦的，安裝光伏系統的時候需要用精心設計支架，架起一定的傾斜角度，在當時這樣是最合理的解決方式。然而，這些支架在屋頂整體外觀上遭到了質疑，以及在其材質和工藝上提出疑問。
　　2.1.1 支架具有不尋常的重量
　　在居民住宅建筑上安裝太陽電池的支架不是一個問題，因?yàn)榈湫偷淖≌�結構是為了防積雪，那么它同樣也能承受框架結構的電池組件。然而，在商業建筑屋頂上這些不尋常的支架的重量被評論為一個很重要的問題，特別是在一些老型建筑上和輕型農業建筑上，這些附加的重量背負在屋頂上是顯而易見的。舉個例子，在商業屋頂上安裝太陽電池支架的常用辦法是用沙子或等質量的物質去填充塑料槽來固定屋頂?shù)闹Ъ堋＿@項工藝可以避免鉆孔來固定支架帶來的損害。這產生的重量通常最大達到100千克每平方米，也就是說屋頂結構需要達到這個承受范圍。
　　2.1.2風阻
　　當過重的支架被安裝在屋頂上時，在通常情況下，風阻是存在的。甚至在太陽組件被平行安裝在屋頂時，風阻也是顯而易見的，這種情況可能會影響到建筑屋頂?shù)慕Y(jié)構。為了避免對靜態建筑的影響，相關聯的定時風力需要被仔細測量出來。特別在商用建筑平坦的屋頂上裝有一定傾斜角度的組件支架與風阻產生的影響就將更為明顯。風阻給建筑帶來的壓力的大小取決于建筑物的高度和當?shù)氐钠骄�風速，根據建筑物代碼和標準參照，有些建筑物是要被靜態評估是否能安裝。但是，即使是最精確的計算也無法阻止突如其來的不尋常的風速。通過對組件的改良，他們研發了擋風蓬去遮擋風。生產支架的工廠需設計一種裝置是能夠在強大的風力下防止組件被風刮走后，而且仍然能夠固定住屋頂不被風掀翻，屋頂掀翻帶來的經濟損失遠遠超過了丟失組件的損失。

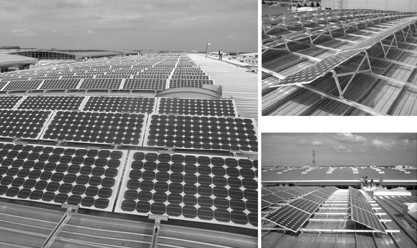

圖三 第一代光伏建筑一體化

　　2.1.3 對屋頂?shù)膿p害
　　現在大多數的建筑都是具有防水功能的屋頂，以防止水滲入到建筑物內。然而鉆孔安裝組件與屋頂不透水功能卻相互抵觸。
　　2.1.4建筑物和支架安裝時協調原則
　　當遭遇重大損失的時候，以下問題就顯得尤為重要了：
  誰做的？
  他被授權做這個工作了嗎？
  他是否接收到正規的培訓？
　　建筑工人建造了屋頂，而安裝系統的工人把光伏系統安裝在屋頂上。針對水滲入屋內事件中，以下問題是：
  誰造成了損害？
  誰來維修屋頂？
  誰來承擔修理費用？
  誰來承擔室內修理費用，例如被損害的室內物品？
　　2.1.5 維修
　　通常商用建筑屋頂?shù)膬A斜角度是2-5度。如果支架被傾斜安裝在屋頂上，那維修工作變得復雜，排水或積雪的路徑也變得狹窄，甚至在發生起火事件時難以展開施救。
　　2.2 第二代光伏建筑體系
　　第二代光伏建筑一體化的特征是組件取代了部分房屋的屋頂，具備其功能。

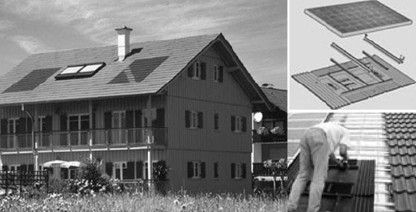

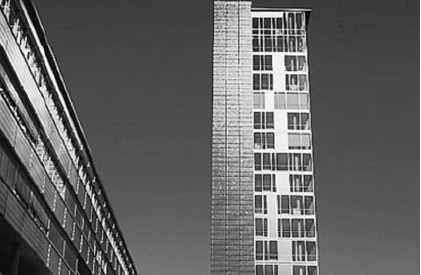

圖四 第二代光伏居民建筑一體化

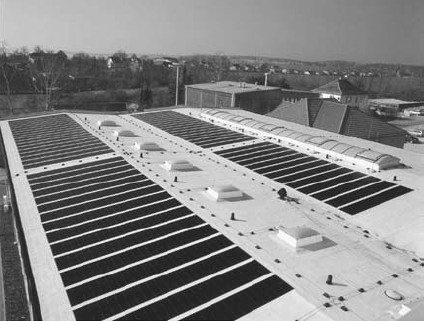

圖五 第二代商業建筑一體化

　　組件變得多功能化降低他們的成本費用這是十分有益的。組件作為部分屋頂，這項發明優點是與建筑完美結合，美觀一組件多用，可以通過用不同的玻璃封裝，使其既能發電又具有隔音或隔熱等不同作用；缺點是受位置角度等條件的制約，發電效率受影響，分組、布線等相對復雜。如果不能解決這些問題，那么這一代光伏系統不會在市場上占有很多份額。
　　2.2.1采用非標準材質
　　一個減少成本費用的關鍵是采取標準建筑解決方案。這對于光伏建筑一體化同樣適用，但是在第二代光伏建筑一體化中大部分采用量身制定組件。這項在建筑原則上導致不合標準的建筑材料并且成本費用高。
　　2.2.2 學科間的工程學說
　　現已被注意到一些組件安裝設計單位并沒有足夠的建筑學背景，未能考慮把光伏產品結合到部分建筑物中。組件在基本功能上的要求上還是面臨挑戰，比如防水性、隔音效果、防寒排熱的性能。
　　2.2.3 溫度性能
　　更高的環境溫度會降低組件的輸出功率：組件的峰值功率是在25攝氏度的條件下測得的，以晶體硅組件為例溫度每升高1攝氏度，組件峰值功率損失0.135-0.145%，這樣的話也就是說在100攝氏度的溫度時組件的功率降低10%。所以這方面在設計系統時應該特別以免充電工作點嚴重偏移。
　　2.3第三代光伏建筑體系
　　1998年尤尼索拉公司開始大規模商業化生產柔性光伏組件。

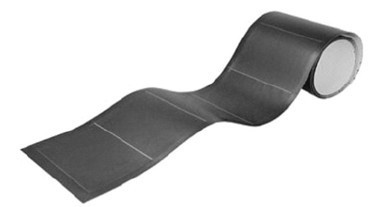

圖六 尤尼索拉柔性組件

　　通過對建筑材料工廠的材質挑選，這些封裝材料被結合到現代建筑物中。標準工業建筑對于屋頂材質要求是由不同的金屬做成，例如鋼、鋅鈦銅合金、鋁和柔性非金屬材質的屋頂薄膜。這是在基于屋頂標準材質的原則下，再配合上尤尼索拉的層壓材料，根據IEC61646審核被認證這一產品是耐用并且堅固的。這種組件的優勢是：
　　柔性設計
  輕便
  風阻更小
  根據建筑代碼和規章制度采取傳統帶認證的建筑材質確保其防水性能
  在高溫情況下，比晶體硅電池輸出的功率大
  屋頂可以行走以便維修
  不理想擺放方向和傾斜角度對于發電效率影響極小。
  電池組件的安裝和屋頂搭建程序一樣簡單
　　以下幾張圖片展示了柔性組件實施的幾個例子。所有項目中有個共同點就是組件完美地融入到建筑屋頂上，屋頂結構保持了原有的外觀。
  圖七展示了ThyssenKrupp的太陽電池產品，一個絕緣金屬板，1米寬24米長。
  圖八展示了Alwitra Evalon的太陽電池產品，單一的屋頂夾層薄膜。

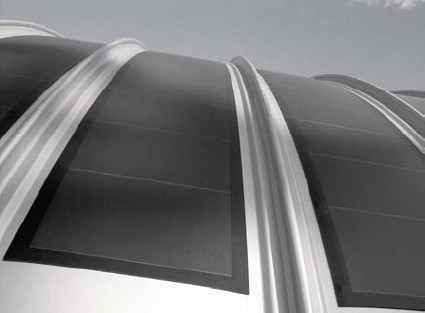

  圖九展示了鋁制永久性?shī)A層，同樣可以貼合曲面上。

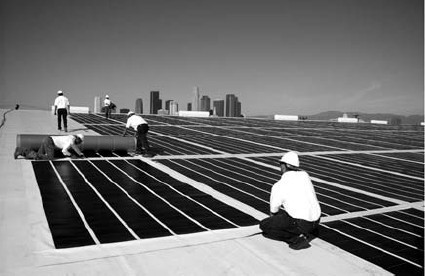

  圖十展示了用太陽電池為材質的屋頂薄膜。

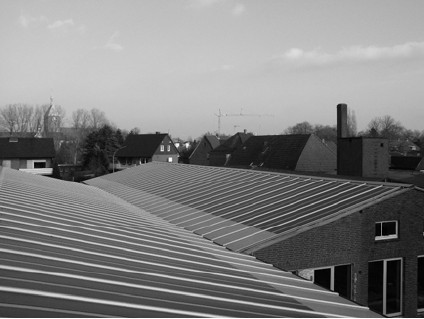

圖七


圖八


圖九


圖十

　　3. 小結
　　隨著柔性組件的發展，柔性組件在光伏建筑一體化上貢獻顯著。柔性組件在標準建筑上的應用成為光伏建筑一體化新的開端，也促使其不斷增加產品穩定性、安全可靠性，同時降低了總體的成本費用。
　　此外，柔性組件的特殊層壓材料，讓新行業領域的應用被實現。這種柔性光伏產品在輕質的靜態建筑特別適用，（對其產生的影響小，比如重量、風阻），或是業主為了美觀抵觸在屋頂安裝組件，此產品也能避免。
