方案簡介

    集散式光伏逆變系統是集中逆變、分散式跟蹤的并網方案，其在傳統的光伏匯流箱內部增加DC/DC升壓變換硬件單元和MPPT控制軟件單元，實現了每2~4串PV組件對應1路MPPT的分散跟蹤功能，大大降低了組件參數不一致、局部陰影、仰角差異等導致的效率損失。同時改進的光伏匯流箱（光伏控制器）輸出電壓升高到820V后，至逆變室集中逆變，且逆變器的交流輸出電壓升高到520V，從而減小交直流線纜傳輸損耗和逆變器的自身發熱損耗。如下圖：

  　

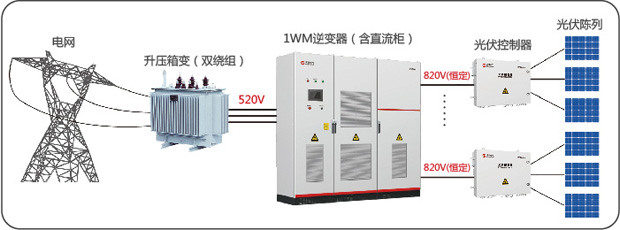

    禾望集散式逆變器——1MW系統示意圖

    效率提升分析

    集散式方案的直流側遠距離傳輸電壓由傳統的450V~700V波動電壓（18串PV對應電壓低，22串對應電壓高；夏天電壓低，冬天電壓高）提高到穩定的820V，逆變器的交流輸出電壓，由傳統的270V/315V提高到520V，因此在同等運行條件下，集散式方案對應的損耗比集中式的大幅下降。詳細計算如下：

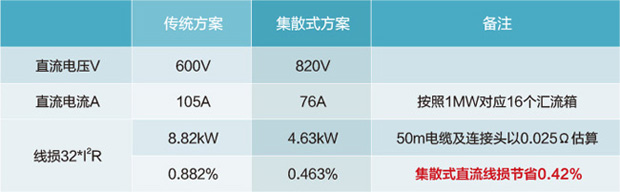

    1）直流側傳輸損耗對比，以平均距離50m計算，假定傳統方案的直流側工作電壓600Vdc，集散式方案820Vdc，兩組的損耗差為：

  　

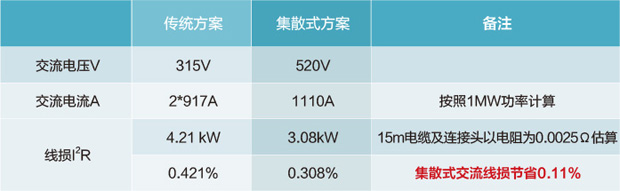

    2）交流側傳輸損耗對比，以平均距離15m計算，假定假定傳統方案的交流側工作電壓315Vac，集散式方案520Vac，兩組的損耗差為：

  　

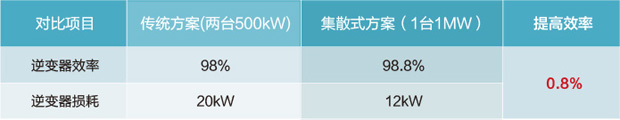

    3）逆變器的損耗差對比：

  　

    備注：集散式方案的1MW逆變器額定電流為1110A，與單臺500k的額定電流近似，所以損耗也與單臺500kW近似。

    4）光伏控制器與傳統匯流箱的損耗對比。

    傳統帶防反光伏匯流箱效率一般為99.8%，集散式方案配套使用的光伏控制器效率99.5%，因此相比傳統方案，光伏控制器比普通防反匯流箱效率降低0.3%。

    小結：相比傳統集中式方案，集散式方案在交直流電纜傳輸效率、逆變器轉換效率環節提升了1%以上，如下表所列：

  　

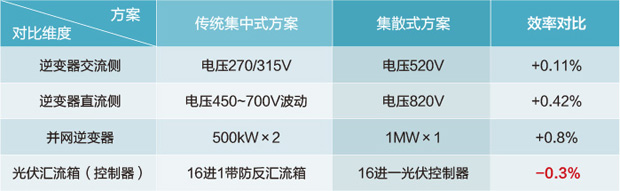

    表：傳統集中式方案與集散式方案效率對比總結

    5）集散式方案每2~4串PV組件對應1路MPPT，對應1MW包含約100路的MPPT數量，為傳統集中式的10倍以上。理論上講，如果所有的組件參數一致、安裝環境一致、安裝仰角一致，則多路MPPT并不能帶來更多的發電量，但是從工程的角度分析，每1MW包含約30畝地、4000塊PV組件板，其組件的參數、安裝地質環境以及工程施工不可能做到完全一致，這就必然會導致PV組串的并聯失配問題。

  　

    小結：從工程的角度以及試驗統計數據來看，一般認為多路MPPT方案比傳統單路MPPT的集中式方案可以提高2%的系統發電量。

    方案對比總結

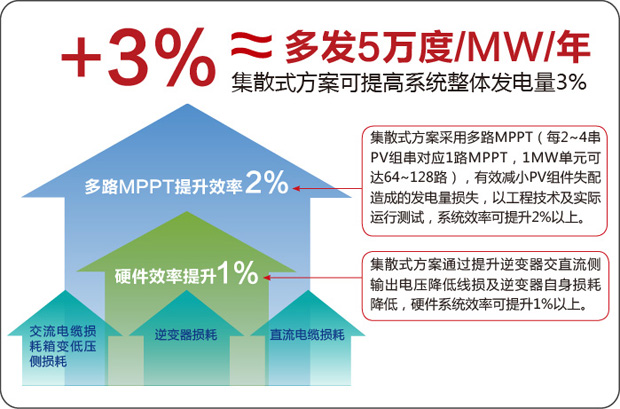

    綜合上述分析，集散式方案通過系統優化及合理的軟硬件設計，可提高系統整體發電效率3%，約合每年多發電5萬度/MW。
