山地光伏電站建設指南
隨著光伏電站逐年增加，日照好、地勢平坦、建設條件好的土地資源日趨減少，依靠農業、湖泊、山地等建設條件次之的土地逐漸成為光伏電站的土地建設資源，尤其以山地光伏電站建設，近年逐步增加。經調研多個山地項目后，對山地電站設計方案、設備選型、施工提出注意要點。
一、山地光伏電站特點 山地光伏電站是指在山地、丘
隨著光伏電站逐年增加，日照好、地勢平坦、建設條件好的土地資源日趨減少，依靠農業、湖泊、山地等建設條件次之的土地逐漸成為光伏電站的土地建設資源，尤其以山地光伏電站建設，近年逐步增加。經調研多個山地項目后，對山地電站設計方案、設備選型、施工提出注意要點。一、山地光伏電站特點

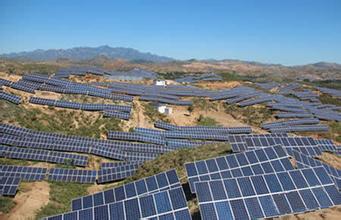

山地光伏電站是指在山地、丘陵等復雜地形條件下建設的光伏電站，建設地表起伏不平、朝向各異、局部伴有山溝，地形可使用面積不規則、分散，設計難度大，建設成本高、發電效率減少等特點。
二、山地光伏電站設計難點
根據資源情況、山體地形條件、周圍環境，在滿足技術規范和要求的基礎上，如何選擇組件、逆變器、支架安裝方式、系統設計方陣排布、陣列遮擋計算、防雷接地設計、集電線路跨渠跨溝設計、場內道路、給排水，優化系統效率、保證電站有較好的經濟性、可靠性、安全性，這些都是光伏電站的設計難點。
三、山地光伏電站設備選型
山地光伏電站設備選型在選擇組件、匯流箱、箱變、可調支架需注意外，比較重要的是逆變器選型。目前可用于山地的逆變器有四種，A型組串式逆變器（40KW）、B型山地形集中式逆變器（500-630KW）、C型常規集中式逆變器（500-630KW）、D型集散式逆變器（500-630KW）。四種逆變器各有特點，現簡單介紹四種逆變器適用情況供行業能人士參考。
A型組串式逆變器（40KW）
組串式逆變器單臺容量小，適合山地電站的應用，相對可以帶來更高的發電量。但由于組串式逆變器單臺容量小，建議小型山地光伏電站使用，如在大型山地形地面電站使用組串逆變器達上千臺后，容易造成系統諧波震蕩，給電站帶來一定安全風險。
B型山地型集中式逆變器（500-630KW）
山地型集中式逆變器適用于大型山地電站，多組MPPT的逆變器設計是針對山丘電站開發的方案機型，保持集中型逆變器在經濟性、穩定性、和電網友好性的優勢同時，將同一朝向布置的組件規模控制在125KW，兼顧了設計施工的可行性和運營發電的高效性。
C型常規集中式逆變器
適用于常規平坦地形逆變器只有1-2路MPPT，易受現場各種復雜情況的影響，導致MPPT跟蹤曲線出現多個波峰對系統壽命、發電量都有影響。
D型集散式逆變器（500-630KW）
集散式逆變器通過提升系統交直流端口電壓、降低線損等傳輸損耗、采用多路MPPT技術，減小組件各種失配損失，提高發電量，但目前由于集散式逆變方案穩定性、故障率、維護成本較高也并非山地最優的逆變器選擇。
四、山地光伏建設難點
（1）山地光伏電站大部分場址原理交通主干道，在了解地形地貌的基礎上修建進場道路及施工部署較常規電站難；
（2）支架強度較平地高，因山地地表往往有植被覆蓋，地區容易形成不同于平地的山風，按照平地支架強度（承載力和抗拔力）設計，建成后支架損毀率增加；
（3）場內高低起伏，施工難度大，遇雨季時，需注意山洪、山體滑坡、坍塌等自然災害；
（4）因場址坎坷不平，造成支架及基礎強度提高，施工時對設備及施工方法要求提高。
綜上所述，如何在地形地貌、地質條件復雜的山體上建設光伏電站相對于平地建設光伏電站更為困難對于整個項目勘測、設計、設備選型、施工提出更高要求。
適用于常規平坦地形逆變器只有1-2路MPPT，易受現場各種復雜情況的影響，導致MPPT跟蹤曲線出現多個波峰對系統壽命、發電量都有影響。
D型集散式逆變器（500-630KW）
集散式逆變器通過提升系統交直流端口電壓、降低線損等傳輸損耗、采用多路MPPT技術，減小組件各種失配損失，提高發電量，但目前由于集散式逆變方案穩定性、故障率、維護成本較高也并非山地最優的逆變器選擇。
四、山地光伏建設難點
（1）山地光伏電站大部分場址原理交通主干道，在了解地形地貌的基礎上修建進場道路及施工部署較常規電站難；
（2）支架強度較平地高，因山地地表往往有植被覆蓋，地區容易形成不同于平地的山風，按照平地支架強度（承載力和抗拔力）設計，建成后支架損毀率增加；
（3）場內高低起伏，施工難度大，遇雨季時，需注意山洪、山體滑坡、坍塌等自然災害；
（4）因場址坎坷不平，造成支架及基礎強度提高，施工時對設備及施工方法要求提高。
綜上所述，如何在地形地貌、地質條件復雜的山體上建設光伏電站相對于平地建設光伏電站更為困難對于整個項目勘測、設計、設備選型、施工提出更高要求。
作者：金鑫 來源：計鵬新能源 責任編輯：wutongyufg
