作者：安強　華東勘測設計院
原標題：不同光伏電站監控通訊方案的優劣分析


　　1 引言
　　“現場無需布置通信線纜，施工成本低，可實現站內移動運維…”4G無線通訊應用于光伏電站中，似乎有很多不可替代的優點。然而，理想很豐滿，現實卻很骨感。光伏電站數據量大、監測節點多且相對分散、場內存在各種高壓信號的干擾，諸多方面的原因給4G無線監控系統運行穩定性與可靠性帶來了巨大的挑戰，特別是調度可靠性。筆者對某西北光伏電站實地考察后發現：該100MW電站并網運行一年后，系統一個月仍然上報了60387條告警記錄，其中30%以上為通訊故障，無獨有偶，筆者近日在內蒙某光伏電站考察時同樣發現了類似的現象。如果再考慮初始投資成本高、后期需要專業運維等不利因素，4G無線通訊，似乎又成了光伏電站應用中的一個噱頭。
　　到底4G無線通訊監控方案優劣如何呢？筆者接下來以專業技術的角度帶您揭開其廬山真面目吧！

　　2 光伏電站監控系統架構

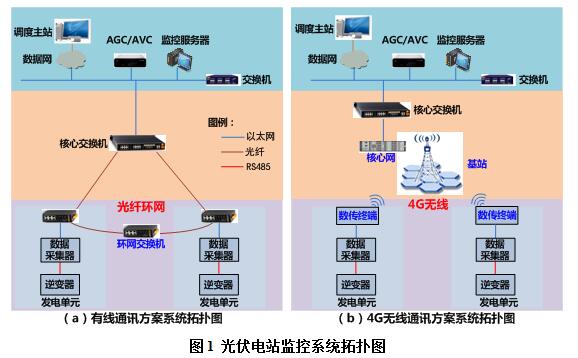

　　光伏系統有線通訊方案與4G無線通訊方案系統拓撲如圖1所示。

　　有線方案中，每個發電單元內部以光纖形式輸出并組成環網，通過核心交換機將數據上傳到監控中心，而4G無線通訊方案中電站內需要建一座無線基站，每個光伏單元通過無線與基站進行通信，基站內核心網設備再將無線信號轉成有線信號上傳至監控中心。

　　3 可靠性分析
　　●4G無線傳輸速率低，易受山丘等障礙物影響

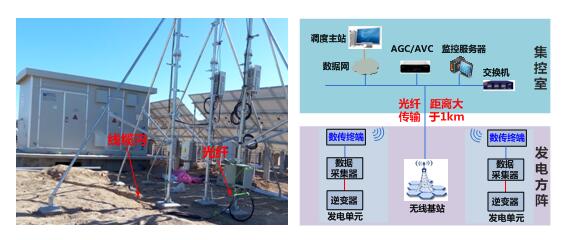

　　光纖通訊容量大，傳輸速率可達10000Mbps，而4G無線方案可采用的通訊信道帶寬最大僅為10MHz，理論通訊速率僅為40Mbps，因此，4G無線通訊的傳輸速度比有線通訊低很多。且無線網絡易受建筑物、樹木和其它障礙物等結構影響，阻礙電磁波的傳輸，不是所有的角落都能覆蓋得到，比如山丘，只有通過自動降速以實現無線的無縫連接效果，保證接通，那就需損失傳輸速率！對于大型電站，占地面積比較大，最遠端方陣的數傳終端距離基站很遠，信號傳輸過程中很容易丟失，造成通訊故障。因此，在大型荒漠電站或山丘電站中，為防止信號被遮擋影響通訊等原因，現場將無線接收基站安裝在采集方陣中央，然后通過較長距離的光纖引至集控室，如圖2所示。
