原標題:光伏發電系統電纜選型


　　一、電纜選型的相關標準和規范
　　1、DL/T5044-2004中華人民共和國電力行業標準
　　2、GB50217電力工程電纜設計規范

　　二、主要技術要求
　　1、直流供電回路宜采用兩芯電纜，當需要時可采用單芯電纜。
　　2、高溫100℃以上或低溫-20℃以下場所不宜用聚氯乙烯絕緣電纜。
　　3、直埋敷設電纜時，當電纜承受較大壓力或者有機械損傷危險時，應用鋼帶鎧裝電纜。
　　4、最大工作電流作用下的電纜芯溫度，不得超過按電纜使用壽命確定的允許值。
　　5、確定電纜持續允許載流量的環境溫度，如果電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。

　　三、電纜路徑的選擇應符合下列規定
　　1、避免電纜遭受機械性外力、過熱、腐蝕等危害。
　　2、滿足安全要求條件下使電纜較短。
　　3、便于敷設、維護。
　　4、避開將要挖掘施工的地方，電纜在任何敷設方式及其全部路徑條件的上下左右改變部件都應滿足電纜允許彎曲半徑要求。

　　四、光伏發電系統電纜種類、特點及敷設方式
　　1、光伏專用電纜
　　組串到匯流箱的電纜一般用光伏專用電纜PV1-F1*4mm2。光伏電纜結構簡單，其使用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下使用，具備一定的機械強度。

　　2、動力電纜
　　1）鋼帶鎧裝阻燃交聯電纜ZRC-YJV22
　　廣泛應用于：匯流箱到直流柜，直流柜到逆變器，逆變器到變壓器，變壓器到配電裝置的連接電纜，配電裝置到電網的連接電纜。

　　2）動力電纜NH-VV
　　NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。

　　3、控制電纜
　　ZRC-KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜。適用于交流額定電壓450/750V及以下控制、監控回路及保護線路。

　　4、通信電纜
　　1)DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鎧裝計算機專用軟電纜,適用于額定電壓500V及以下對于防干擾要求較高的電子計算機和自動化連接電纜。
　　2)RVVP銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣連接抗干擾軟電纜,是適用于報警、安防等需防干擾安全高效數據傳輸的通信電纜。

　　5、射頻電纜
　　實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。

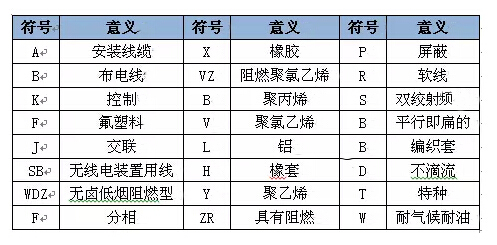

　　五、電纜產品型號中各部分代號及其含義
