淺析光伏電站場區部分接地設計
無論是建設在開闊平原上的常規性光伏電站，還是建立在地勢條件相對復雜的山地光伏電站，接地都具有十分重要的意義。
作者:王新月
來源:計鵬新能源
原標題： 淺析光伏電站場區部分接地設計
無論是建設在開闊平原上的常規性光伏電站，還是建立在地勢條件相對復雜的山地光伏電站，接地都具有十分重要的意義。接地可以將雷擊產生的電流引入大地，從而保護光伏電站的電氣設備以及建筑物，同時也能保護工作人員的人身安全。本文中主要淺析光伏電站場區部分接地設計。
光伏場區的接地，通常是直接利用發電場電池方陣的電池板四周的鋁合金框架作為接閃裝置，直接利用金屬支撐架與地網連接。各金屬件之間應保證可靠連接。
光伏電站場區部分接地設計，所依據的規范通常有：
《交流電氣裝置接地設計規范》（GB50065-2011）；
《交流電氣裝置的過電壓保護和絕緣配合設計規范》（GBT50064-2014）；
《交流電氣裝置的過電壓保護和絕緣配合》（DL/T620-1997）。

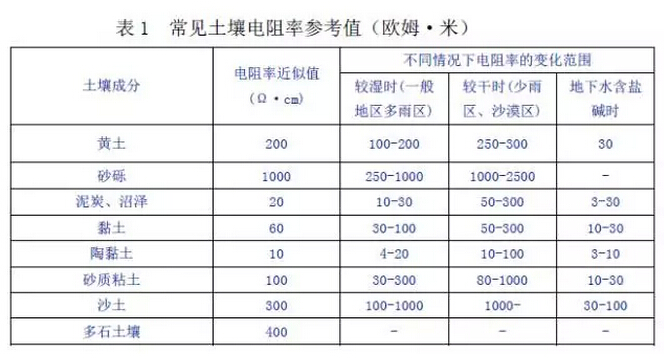

根據上述規范，光伏電站場區部分的光伏組件接地電阻值要求不大于4Ω。常見土壤電阻率參考值見下表。
在接地設計中，根據地勘報告中當?shù)氐耐寥离娮杪剩?jì)算出接地電阻，計算出的接地電阻需滿足規范要求。
下面介紹一下常用的接地電阻計算公式。

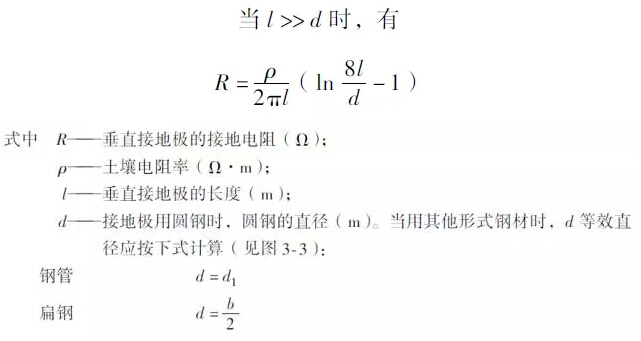

垂直接地極的接地電阻計算公式為：
光伏電站場區通常采用熱鍍鋅鋼管作為垂直接地極。

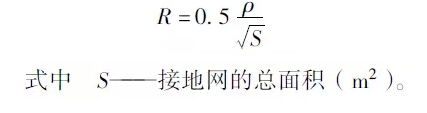

接地網的接地電阻簡化計算公式為：
光伏電站場區的接地網通常采用熱鍍鋅扁鋼。
如果計算出來的接地電阻達不到規范要求，那么通常需要采取一定的降阻措施。降阻措施有：換土法、外延降阻法、深井立體地網法、擴網法、水下接地網法、降阻劑法、安裝電解地極離子接地體或接地模塊等。下面介紹兩種在光伏電站場區接地設計中經常用到的降阻措施。
