作為電站運維最重要的方式，逆變器監控輸出發電量、通信狀態、相電壓、電流頻率、輸入電壓等數據，為電站運維人員、電站業主，提供實時直觀反映電站運行狀態的信息;而經驗豐富的工程師，透過發電曲線所看到的真相，遠遠不止于此。僅僅需要三張圖，就能找出影響發電量的真兇!

這三張圖分別是三類發電曲線圖：

發電功率曲線圖

發電量及收益曲線圖

指標數據曲線圖

小固本文將從這三張圖出發，與你一起探索發電曲線背后的故事。

第一張：發電功率曲線圖

發電功率曲線圖通過記錄實時功率，繪制電站全天運行情況。也是運維人員日常關注的重點。

1、基本信息

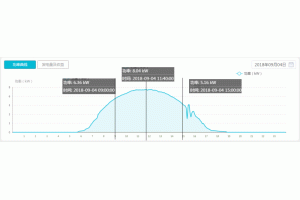

以某10kW電站發電功率曲線圖為例，9月4日這一天：

①最早發電時間是5點40，最晚不發電時間是18:40，發電時長為13個小時;

②發電峰值功率為8.04kW，發生在11:40。

小固解讀：

① 根據發電曲線判斷發電功率是否正常-----組件的安裝容量為10.07kWp,輸出峰值功率達到組件安裝容量的80%，相對來說比較正常.(可橫向對比，對比最近天氣較好發電曲線情況)

② 從曲線來看，9:00-15:00發電情況良好(實際上早于9點的發電量也很好)，組件不要出現遮擋，否則嚴重影響發電功率。

2、曲線背后的故事

①平滑曲線——天氣晴朗，萬里無云

② 整體平滑，少量鋸齒—天氣良好，偶有云朵(遮擋)

③ 鋸齒狀曲線—天氣多云，甚至陰天或有雨

④ 曲線削峰——逆變器直流超配較大，削峰部分的交流輸出已經達到逆變器的最大輸出功率

⑤ 曲線斷裂——可能是監控丟失、系統故障

具體是何種原因，我們可以從監控上看電站是否離線狀態，如果是離線狀態，很有可能就是監控信號丟失了;如果沒有離線，電站應該是故障狀態，可以通過歷史故障信息或者發電量數據進行確認。
