太陽能發電網訊:光伏結構大部分都位于空曠的平整場地，沒有較大的屏蔽物可以緩解由于大氣流動對于各結構所產生的風力作用。因此，對于光伏結構在各種風力載荷條件下工作狀態的研究，以及提高其抗風能力的研究，受到設計人員的重視。

　　國內外對光伏結構抗風問題的研究比較少，其風載壓力系數一般是參考建筑結構的, 這對光伏結構的實際情況有差別。又由于光伏結構的形體比較特殊，難以確定其風壓分布情況。為了準確確定光伏結構的風壓分布情況，保威利用FLUENT軟件進行風洞模擬, 確定它的風壓分布及規律, 進而得到定光伏結構的風載壓力系數。

　　1.工程概況

　　某工程光伏單元排布方式為2行10列(豎排)，單元前后間隔8000mm，組件傾角30o，組件規格1650mmX 990mmX40mm，組件最低點的離地高度為600mm。工程地點的地面粗糙度為B類，場地最大風速30 m/s。

　　光伏結構模型采用1：1，風動場范圍長62.9m，寬19.9m，高12.25m。本次風洞模擬風向為0o和180o。

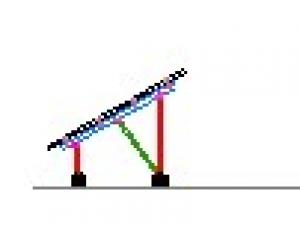

圖1 單元排布圖

　　2.計算分析

　　當風向為0o，光伏結構處于迎風狀態，此時第一排光伏結構受力最大，計算結果如下：

圖2 風向為0o時風速分布圖

圖3 風向為0o時壓力分布圖

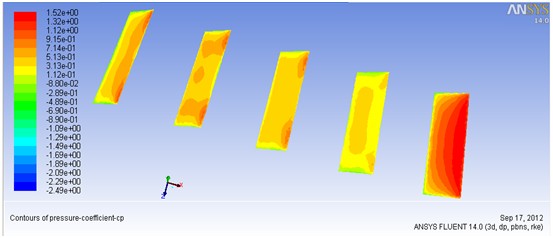

圖4 風向為0o時壓力系數分布圖

　　當風向為180o，光伏結構處于迎風狀態，此時第一排光伏結構受力最大，計算結果如下：

圖5 風向為180o時風速分布圖

圖6 風向為180o時壓力分布圖

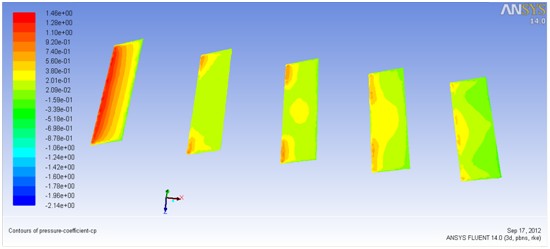

圖7 風向為180o時壓力系數分布圖
