2016年我國光伏新增裝機容量34.54GW(連續4年全球第一)，隨著光伏電站規模和數量的逐年增加以及越來越向商業化的趨勢，電站的后評價逐漸引起了各方的重視，完整的后評價報告通常包括光伏電站實施過程中的總結與評價、光伏電站技術質量水平評價、光伏電站財務效益狀況評價三個部分。

　　其中光伏電站技術質量水平評價是后評價的重要內容之一，是判斷一個電站是否可持續發展和今后盈利能力的重要因素,其又分為光伏電站質量檢查與光伏電站性能測試。本篇以我司承擔的某電站后評估項目為例,介紹光伏電站質量檢查與光伏電站性能測試。

　　參考《并網光伏電站性能檢測與質量評估技術規范(申請備案稿)》(中國質量認證中心)，光伏電站質量檢查應包括以下內容：電站實際裝機功率，光伏組件目測質量，光伏方陣支架形式和質量，光伏方陣基礎形式和質量，光伏組件/陣列排布及安裝質量，直流電纜型號和質量，電纜鋪設質量，匯流箱功能及質量，匯流箱內電氣間隙/爬電距離，光伏與逆變器容量比，逆變器集中度/位置和機房質量，變壓器安裝方式/距離，防雷接地及建設質量，電站圍欄及質量，光伏方陣清洗方案/用水量，環境評估，設備標識等17項。

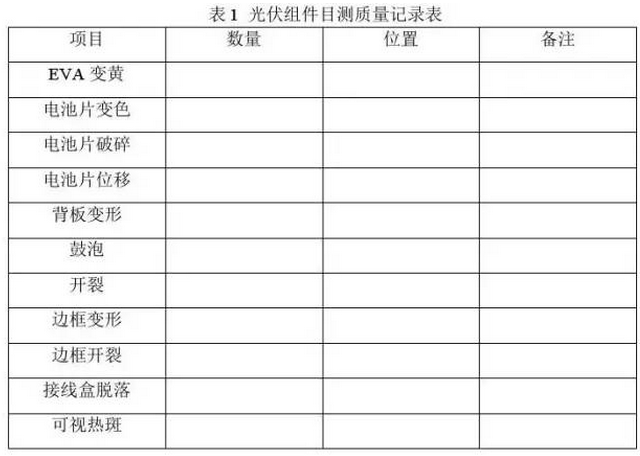

　　組件目測質量：抽檢電池方陣和方陣內光伏組件，并記錄光伏組件的故障。對于有故障的光伏組件應附照片。表1：

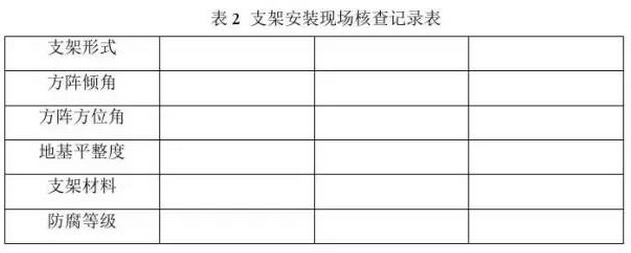

　　光伏方陣支架形式和質量：光伏方陣支架應設計簡潔、安裝方便、符合當地抗風要求，而且應有良好的防腐蝕措施。應附支架或方陣后視照片。表2：

　　

　　

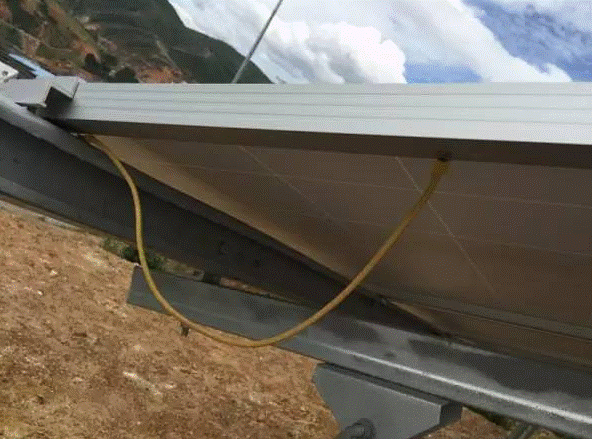

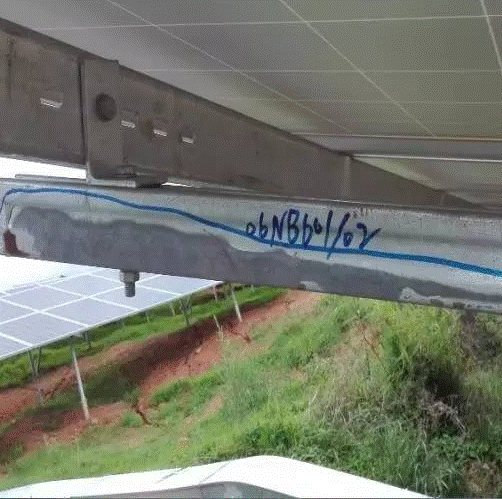

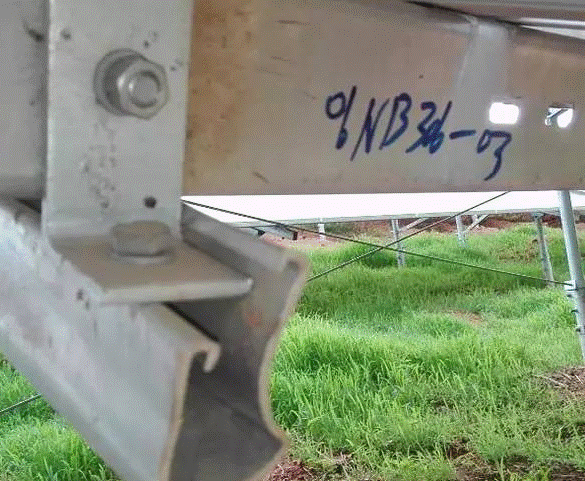

　　案例項目通過現場檢查支架安裝總體符合規范，但應該引起注意的是少部分支架存在安裝不規范、支架鍍鋅層脫落的現象，存在隱患。

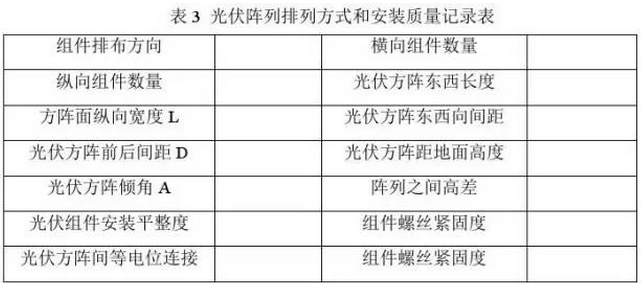

　　光伏組件/陣列排布及安裝質量：組件安裝應平整，東西向光伏陣列應無明顯高差，光伏組件應可靠固定在方陣支架上，方陣間應有可靠的等電位連接。應在圖中標明尺寸和傾角度數，并附光伏方陣前視和后視照片。表3：

　　

　　

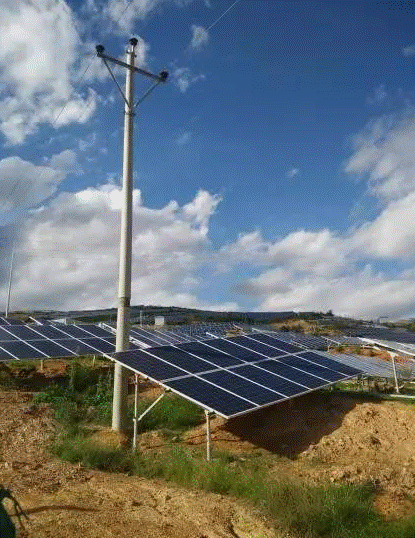

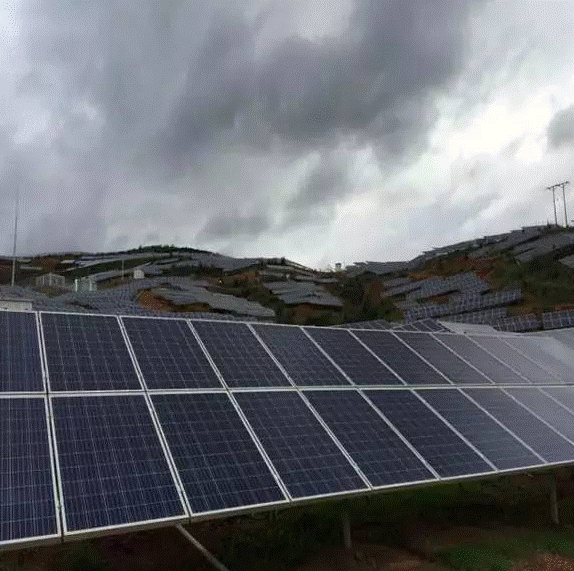

　　案例項目現場隨機抽查了部分方陣，陣列朝向為正南，安裝傾角為20°，方陣每24塊組件串聯。組件縱向2排12列布置，前后相鄰陣列的間距大于2.5m，符合設計要求。光伏場區內未發現逆變器房、光伏陣列間遮擋現象，但存在電線桿塔遮擋的情況，建議在今后的電站設計時應盡量避免，下一步對電量損失進行評估。

　　直流電纜型號和質量、電纜鋪設質量：確定交、直流電纜鋪設方式：穿管、捆扎、埋地等，并考察電纜鋪設質量。

　　案例項目光伏發電場區除與箱變安裝部分采用直埋敷設外，其他部分均采用電纜橋架敷設，電纜橋架敷設較規整。但需要注意的是電纜橋架終端部分沒有封堵，現場觀察到有泥沙雨水灌入。這種情況下應對全場電纜橋架終端進行檢查并封堵，以防止泥沙、雨水、小動物等進入橋架內。位于地勢較高的電纜橋架終端，建議高出地面200mm至300mm距離。

　　同時由于雨水沖刷、電纜敷設深度不夠致使局部電纜露出地面，長期裸露在外又無其他保護措施，很容易電纜老化被腐蝕或被小動物損傷，導致電纜漏電或造成人身安全等安全事故。下一步需要對場區直埋電纜敷設部分進行檢查，對露出地面的電纜進行從新敷設，敷設深度必須符合規程規范要求。
